Программа для ЭВМ · № 2022668941

IGAS TREND

Смена открывает программу и сразу видит, что с подстанцией, сколько ресурса осталось у выключателей и какие события уже прошли.

IGAS TREND - рабочее место сразу для нескольких систем объекта. У КРУЭ свои ячейки и выключатели, у контроля загазованности свои датчики, и тем же окном пользуются остальные комплексы площадки. Смена начинает со сводки. Инженер разбирает ячейку по фазам, а администратор смотрит, кто входил и что менял. Ставить отдельный клиент на каждый компьютер не нужно, хватает браузера.

Обсудить поставку

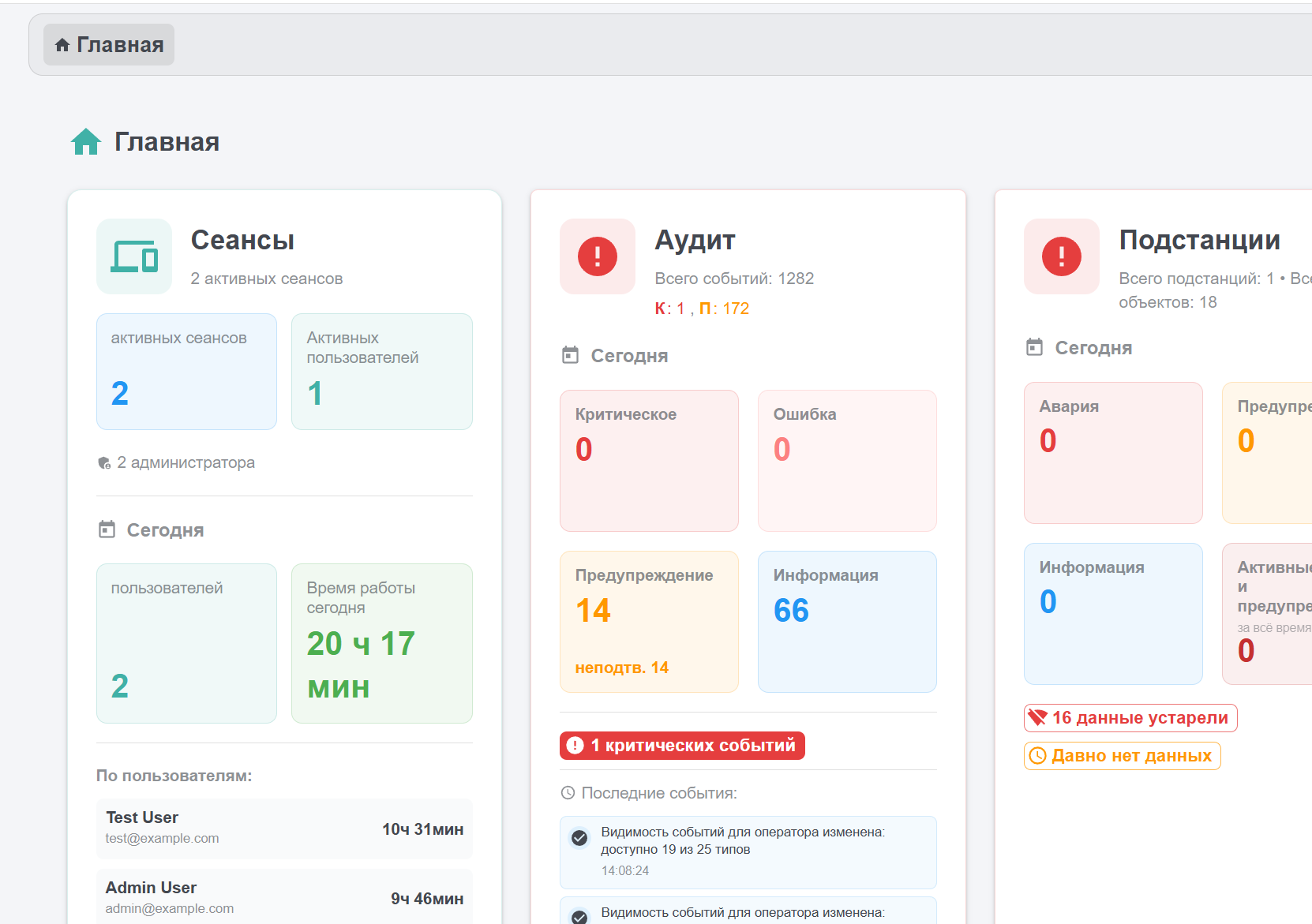

Главный экран IGAS TREND: сеансы, события аудита и состояние подстанций — Кто сейчас в системе, какие события уже прошли и что с подстанциями.

Сколько ресурса осталось у выключателя

На карточке ячейки собраны положение контактов, электрический и механический ресурс по фазам, времена коммутации и длительность горения дуги. Износ по этим цифрам читается, пока ячейка ещё в работе.

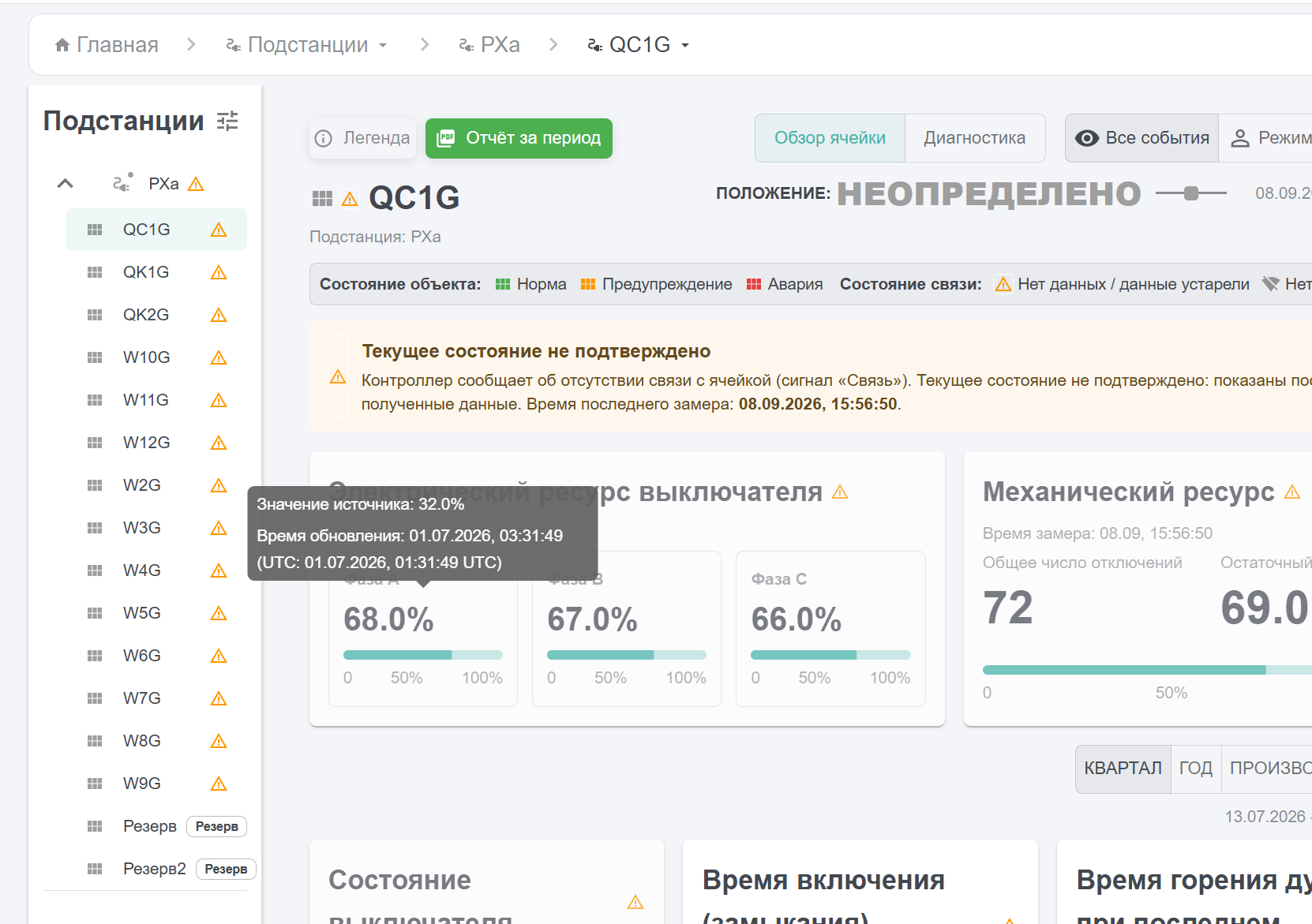

Диагностика ячейки: электрический и механический ресурс выключателя по фазам — Ресурс по фазам и число коммутаций.

Из журнала потом собирают отчёт

С ячейки события попадают в журнал. Фильтр оставляет нужный уровень, тип, человека и период, строку можно квитировать. В CSV и PDF уходит уже отобранный список, не весь архив.

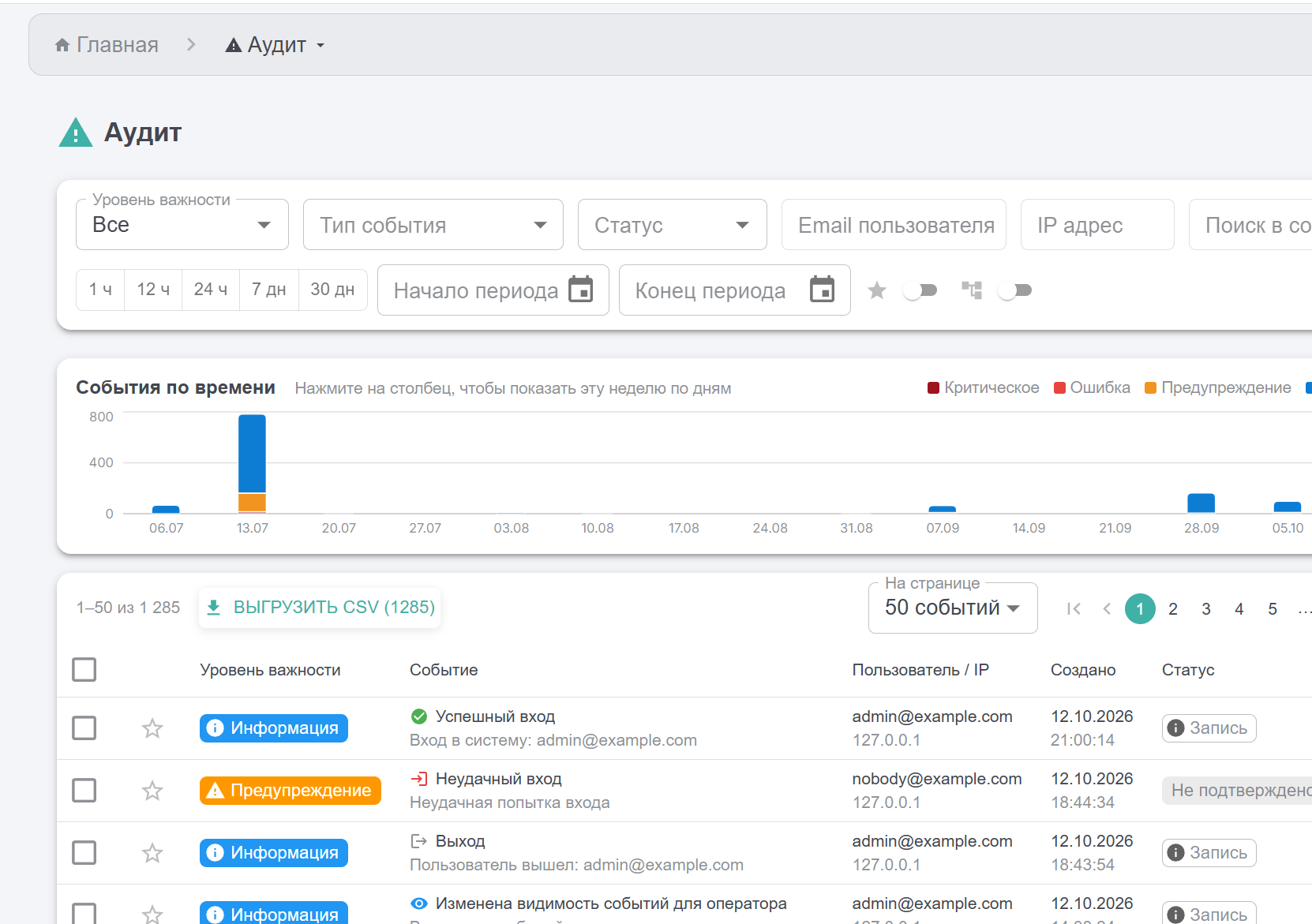

Журнал аудита IGAS TREND с графиком событий и выгрузкой CSV — Список после фильтра можно выгрузить.

Состав объекта в одном дереве

К ячейке идут по дереву, сверху вниз: подстанция, КРУЭ, шкаф сбора данных, контроллер и сами ячейки. Состав можно собрать по данным объекта и поправить руками, если с площадкой не сошлось.

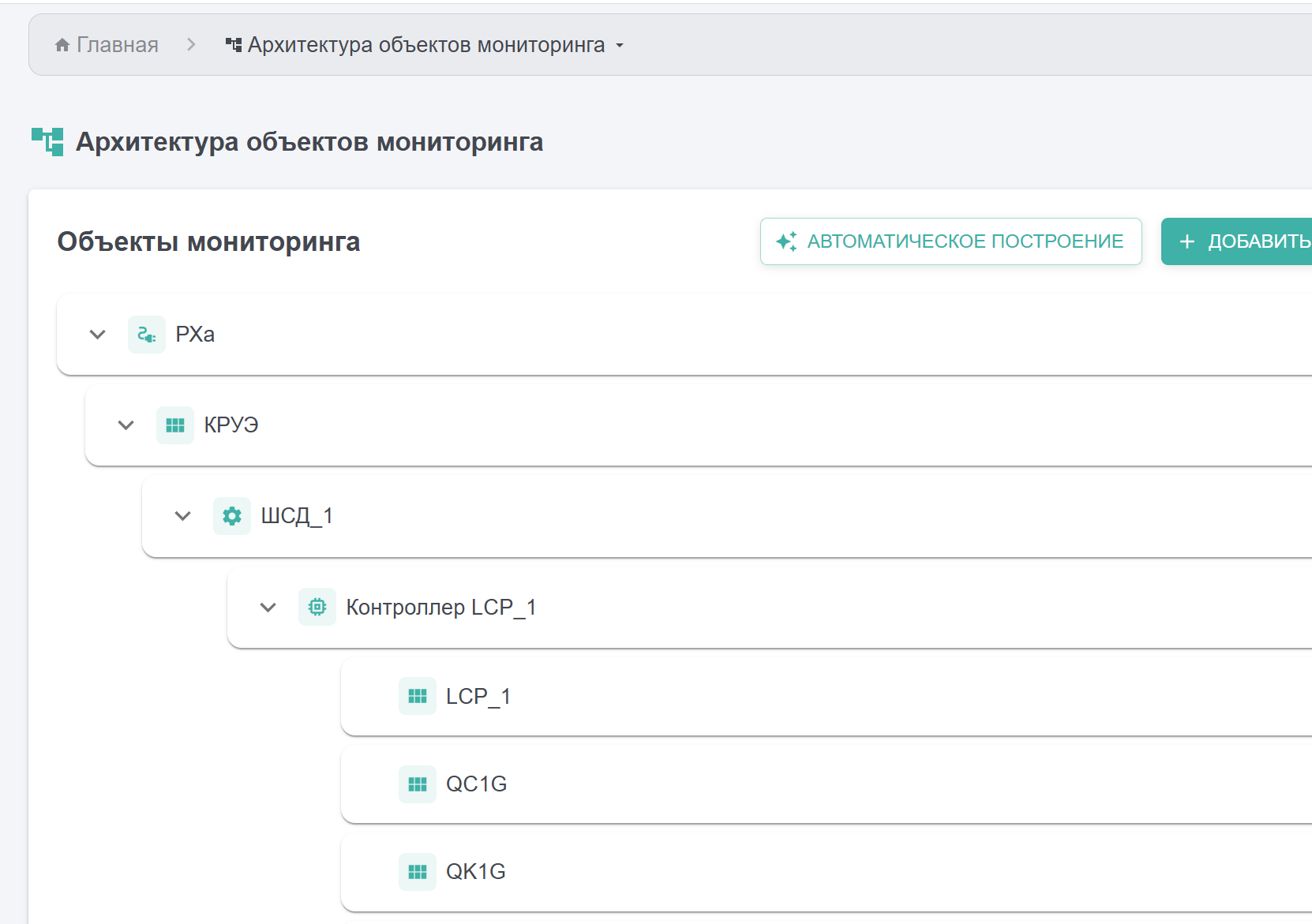

Дерево объектов мониторинга: подстанция, КРУЭ, шкаф, контроллер и ячейки — От подстанции вниз, до ячейки.

Графики по каждой коммутации

Открытую ячейку можно разложить по коммутациям и по фазам. На графиках откладывают время горения дуги и накопленный ресурс, времена включения и отключения, скорость контакта и ток трёх катушек. Период берут кварталом, годом или задают свои даты. Если операция перешла уставку, точка на линии это показывает.

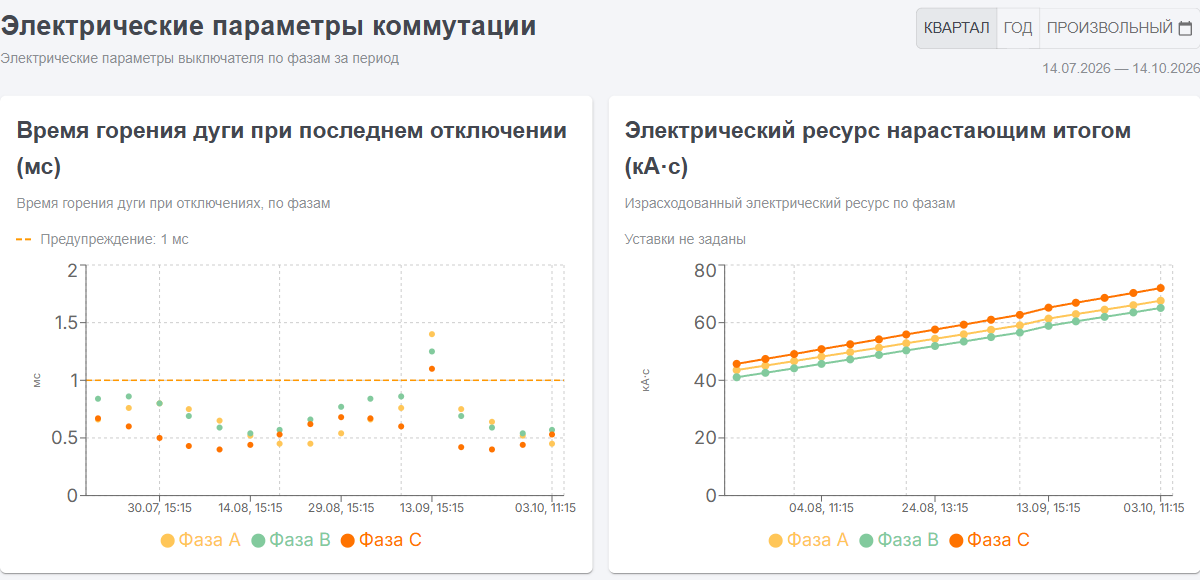

Графики времени горения дуги и электрического ресурса выключателя по фазам — Время горения дуги и электрический ресурс нарастающим итогом.

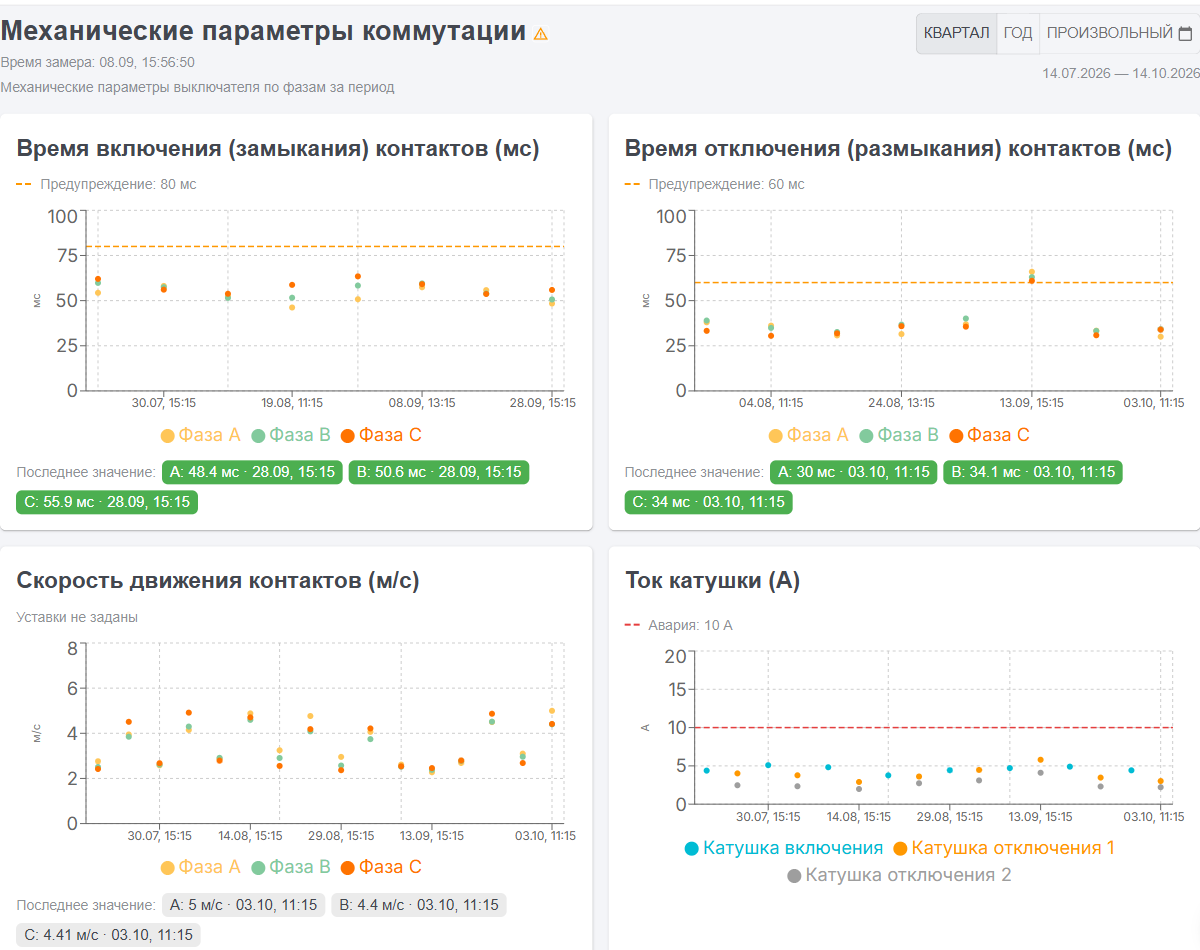

Графики времени включения и отключения, скорости контактов и тока катушек — Времена коммутации, скорость контактов и ток катушки.

Подстанции и кабели на одной карте

Когда подстанций несколько, их ставят на одну карту, а между связанными кабелем проводят линию. Зелёным показана норма, жёлтым предупреждение, красным авария. Точка подстанции красится так же, как линия.

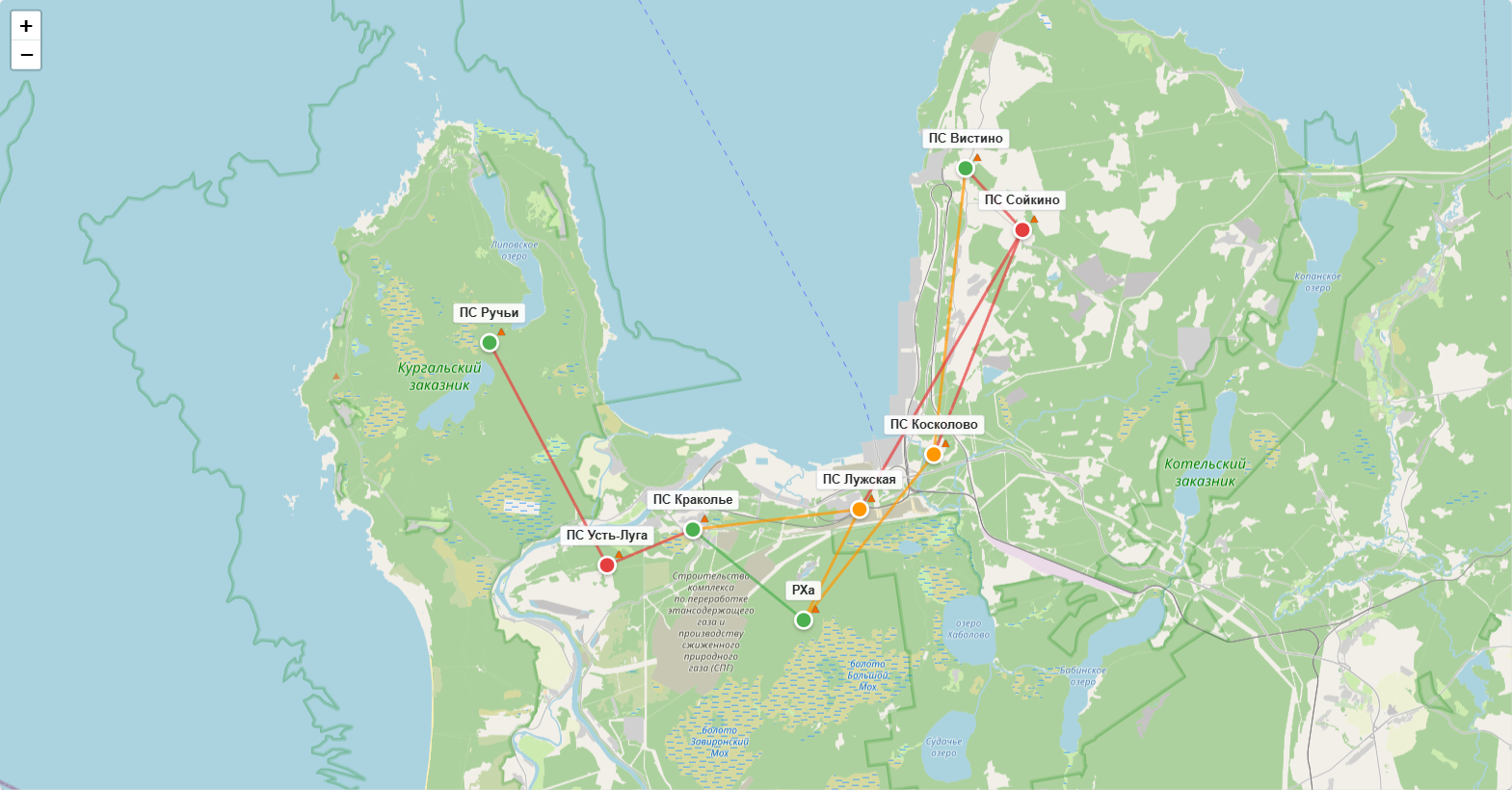

Карта IGAS TREND: подстанции и кабельные линии, цвет показывает норму, предупреждение или аварию — Линия между подстанциями красится по их состоянию.

Отчёт за период

Из этих цифр собирают отчёт по одной ячейке или по подстанции целиком, за квартал, за год или за свои даты. Туда попадают ресурс, износ и журнал событий. Файл сохраняют в PDF или CSV.

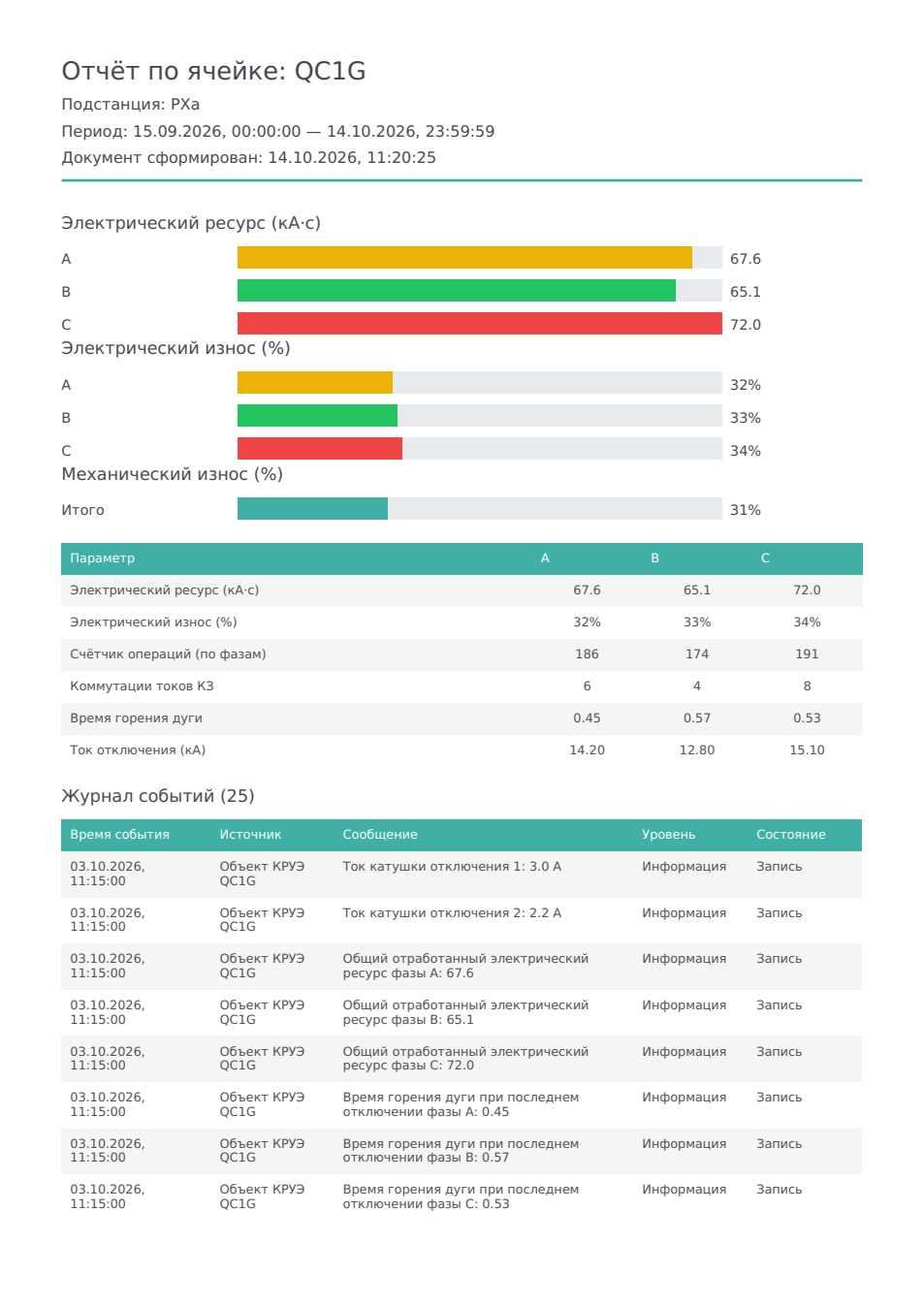

Первая страница PDF-отчёта IGAS TREND по ячейке: ресурс, износ и журнал событий — Пример отчёта по ячейке. Скачать PDF

Доступ и работа без интернета

Доступ

Оператор видит события, которые ему открыли. Учётные записи, сеансы и журнал входов ведёт администратор.
Закрытый контур

Интерфейс на русском. Программу ставят на площадке, и выход в интернет ей не нужен.

Свидетельство о государственной регистрации программы для ЭВМ № 2022668941 от 13 октября 2022 г. Правообладатель - ООО «ЛЕВИН ФОТОНИКС». Данные контроля загазованности IGAS PNX приходят сюда наравне с остальными системами объекта.
